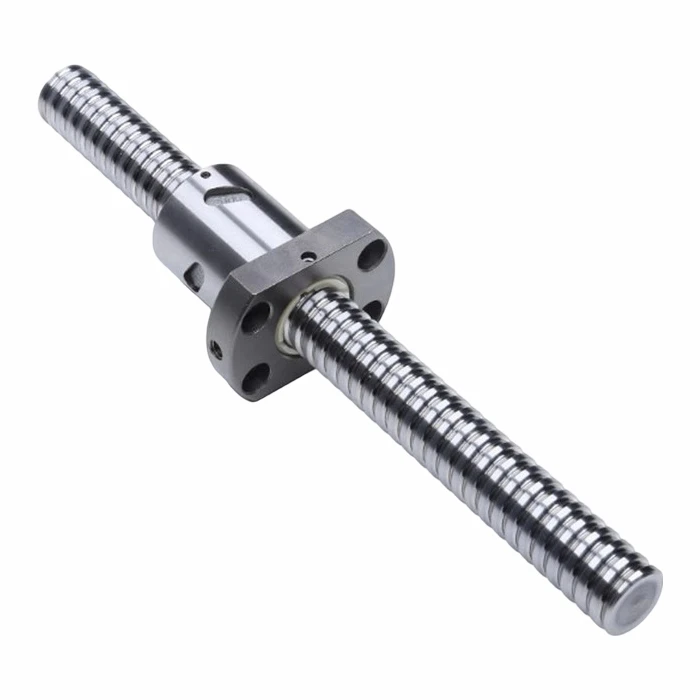

طحن الكرة اللولبية
اللولب الكروي عبارة عن مشغل خطي ميكانيكي يترجم الحركة الدورانية إلى حركة خطية مع القليل من الاحتكاك. يوفر العمود الملولب مسارًا حلزونيًا للمحامل الكروية التي تعمل كمسمار دقيق.
مقدمة المنتج
إن كرة الطحن عبارة عن مكون دقيق عالي الكفاءة-يعمل على تحويل الحركة الدوارة إلى حركة خطية، وذلك باستخدام الطحن اللاحق للمعالجة-الحرارية- لتحقيق دقة فائقة في الرصاص، وتشغيل أكثر سلاسة، والحد من أخطاء تحديد الموضع على الأنواع المدرفلة.
|
منتج |
الكرة اللولبية / دعم نهاية الكرة اللولبية |
|
مادة |
تحمل الصلب والكروم الصلب |
|
خيط |
مؤشر ترابط اليد اليمنى القياسي- افتراضيًا، مع توفر مؤشر ترابط اليد اليسرى- لطرز مختارة بناءً على طلب متقدم. |
|
نوع شفة |
لا قطع، قطع واحد، قطع مزدوج |
|
نهاية بالقطع |
مرونة التصنيع النهائية-: متوفرة بتصنيع آلي نهائي مخصص- (حسب رسوماتك/متطلباتك) أو كبراغي كروية غير مُشكَّلة (فارغة). توريد المكونات بالكامل: تتوفر الملحقات المطابقة، بما في ذلك أغلفة الصواميل والدعامات الطرفية والوصلات. |
|
الأجزاء الضرورية |
مع التصنيع النهائي: الكرة اللولبية + الجوز الكروي + قوس الجوز + دعم اللولب الكروي + اقتران؛ |
|
تصنيع المعدات الأصلية ومخصصة |
قابلة للتبديل بالكامل مع العلامات التجارية العالمية الكبرى، ويمكن تخصيص اللوالب الكروية الخاصة بنا وفقًا لأبعاد OEM الدقيقة. -يُرجى تقديم رسوماتك الفنية مع استفسارك. |
منتجالمعلمة (المواصفات)
| SFY نوع الكرة اللولبية | |||||||||||||||
| نموذج | قطر رمح | برغي الرصاص I | قطر الكرة | حجم الجوز | تصنيف الحمل الديناميكي Ca | تصنيف الحمل الثابت Coa | |||||||||
| D | A | E | B | L | W | H | X | Q | n | ||||||
| SFYR1616-3.6 | 16 | 16 | 2.778 | 32 | 53 | 10.1 | 10 | 45 | 42 | 34 | 4.5 | M6 | 1.8x2 | 1073 | 2551 |
| SFYR2020-3.6 | 20 | 20 | 3.175 | 39 | 62 | 13 | 10 | 52 | 50 | 41 | 5.5 | M6 | 1.8x2 | 1387 | 3515 |
| SFYR2040-1.6 | 20 | 40 | 3.175 | 39 | 62 | 13 | 10 | 48 | 50 | 41 | 5.5 | M6 | 0.8x2 | 653 | 1597 |
| SFYR2550-1.6 | 25 | 50 | 3.969 | 47 | 74 | 15 | 12 | 58 | 60 | 49 | 6.6 | M6 | 0.8x2 | 976 | 2495 |
| SFYR2525-3.6 | 25 | 25 | 3.969 | 47 | 74 | 15 | 12 | 64 | 60 | 49 | 6.6 | M6 | 1.8x2 | 2074 | 5494 |
| SFYR3232-3.6 | 32 | 32 | 4.762 | 58 | 92 | 17 | 12 | 78 | 74 | 60 | 9 | M6 | 1.8x2 | 3021 | 8690 |
| SFYR4040-3.6 | 40 | 40 | 6.35 | 73 | 114 | 19.5 | 15 | 99 | 93 | 75 | 11 | M6 | 1.8x2 | 4831 | 14062 |
| SFYR5050-3.6 | 50 | 50 | 7.938 | 90 | 135 | 21.5 | 20 | 117 | 112 | 92 | 14 | M6 | 1.8x2 | 7220 | 21974 |
الميزات الرئيسية
- مضمار السباق الأرضي الدقيق
يتم تأريض كل عمود لولبي بدقة- لضمان دقة تحمل الرصاص وحركة خطية سلسة.
- هيكل صلابة عالية
يوفر تصميم الأخدود الأمثل وخيارات التحميل المسبق صلابة محورية فائقة وتقليل رد الفعل العكسي.
- كفاءة نقل عالية
يؤدي الاتصال المتدحرج بين الكرات والمجاري المائية إلى تقليل الاحتكاك وتحسين كفاءة الطاقة.
- انخفاض مستوى الضجيج والتشغيل السلس
تعمل الأسطح الأرضية الدقيقة- على تقليل الاهتزاز وتمكين الحركة الهادئة والمستقرة عالية السرعة-.
تفاصيل المنتج
|
اسم المنتج |
الكرة اللولبية |
مقاس |
قابل للتخصيص |
|
ماركة |
بيك |
مادة |
Gcr15، الكروم الصلب |
|
ميزة |
حمل عالي، دقة عالية، عمر طويل |
||
|
تصنيف الدقة |
C3,C5 ,C7. |
||
|
ميزة |
1. يمكن قطع قضيب المسمار الكروي وأقصى طول هو 6000 مم. توفير مجموعة متنوعة من المعالجة: الخيط، المفتاح، إلخ. 2. المواصفات القياسية، يمكن معالجتها وفقا للرسم! 3. مخزون كبير من الأجزاء ذات الحجم القياسي. |
||
لماذا تختارنا؟
1. قدرات التصنيع المتقدمة
نحن مجهزون بآلات الطحن الدقيقة الحديثة، ومراكز التصنيع باستخدام الحاسب الآلي، ومعدات الفحص لضمان جودة إنتاج مستقرة وأداء ثابت عبر جميع الطلبات.
2. إدارة الجودة الصارمة
يتم التحكم بدقة في كل مرحلة من مراحل الإنتاج، بدءًا من اختيار المواد الخام وحتى الفحص النهائي، مما يضمن أن كل لولب كروي أرضي يلبي معايير الدقة والموثوقية المطلوبة.
3. الدعم الهندسي
يقدم فريقنا الهندسي ذو الخبرة التوجيه الفني بدءًا من اختيار المنتج ومراجعة الرسم وحتى تحسين التطبيق، مما يساعد العملاء على تحقيق أداء أفضل للنظام.
4. موثوقية العرض العالمي
نحن ندعم التوريد العالمي على المدى الطويل-مع قدرة إنتاجية مستقرة،-والتسليم في الوقت المحدد، واتصالات سريعة الاستجابة لتلبية احتياجات عملاء OEM والعملاء الصناعيين.
طلب
أدوات آلة التصنيع باستخدام الحاسب الآلي
صلابة محورية عالية والحد الأدنى من رد الفعل العكسي (<0.005mm) for micron-level positioning and stable cutting performance in machining centers.
أنظمة الأتمتة الصناعية
تسارع سريع وتكرار استثنائي (<±0.002mm) optimized for high-speed automated production lines and linear modules.
المعدات الطبية
انعدام-الاهتزاز والهمس-التشغيل الهادئ والتحكم في حركة السوائل وهو أمر ضروري لأجهزة التصوير المقطعي المحوسب وطاولات التصوير بالرنين المغناطيسي والأنظمة الجراحية.
الروبوتات وأنظمة التحكم في الحركة
صلابة الالتوائية عالية وتزامن ميكانيكي قوي للأذرع الآلية المفصلية ومراحل تحديد المواقع متعددة المحاور.
خدمات تصنيع المعدات الأصلية والتصنيع المخصص
1. الأبعاد المخصصة وتكوينات الرصاص
نقوم بتصنيع براغي كروية مصممة وفقًا لحجمك الدقيق ومتطلبات الحركة.
2. تصاميم الجوز الخاصة وتصنيع الآلات النهائية
صواميل مخصصة وتعديلات نهائية للتطبيقات الفريدة أو عمليات تكامل الماكينة.
3. خيارات المواد والسطح
دعم المواد والطلاءات والعلاجات الخاصة لتتناسب مع الاحتياجات البيئية.
